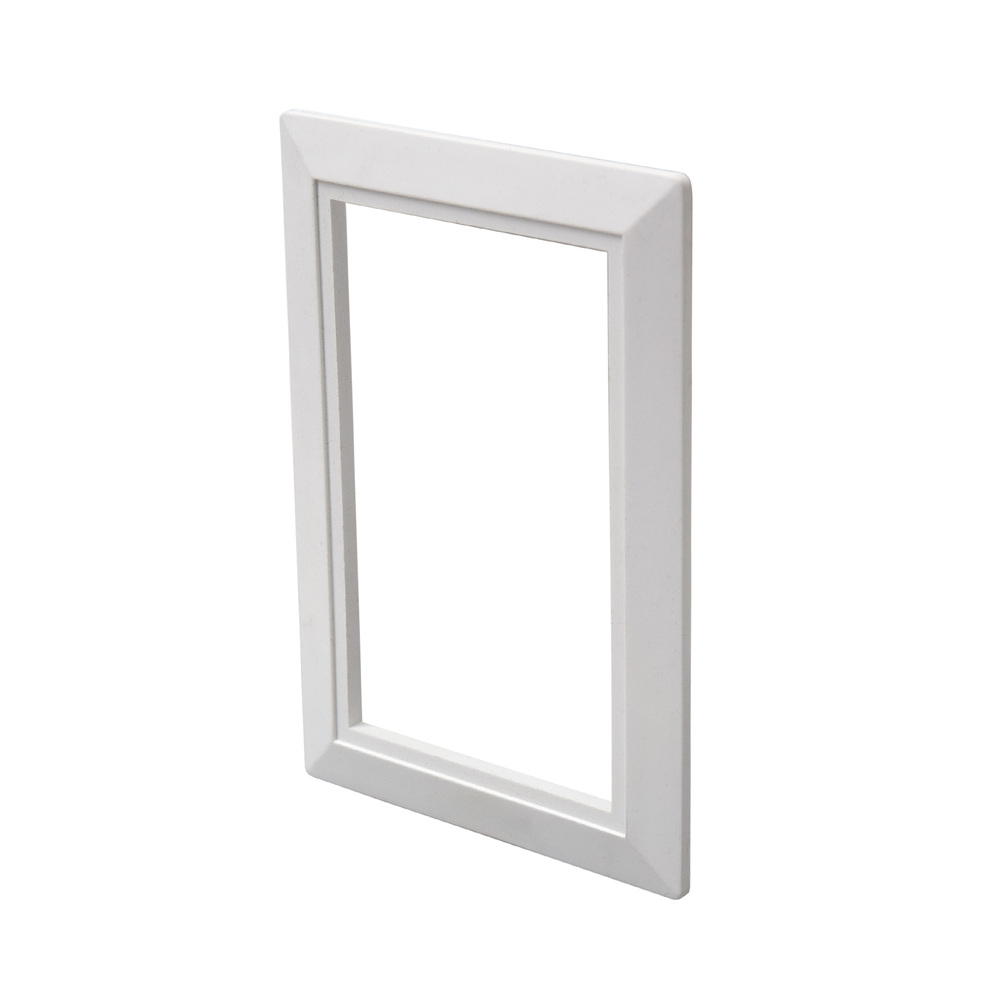

Vergrößerungsrahmen für Norm-Saugdose
Ausgleich bei einer an der Wand leicht überstehenden Montageplatte und zur Verbreiterung der Saugdose.
Art.-Nr.: 1108-1
Beschreibung
Geschlossener Übergang zwischen Saugdose und Wand
Maße: ca. 10,5 cm breit, 15 cm hoch und 0,5 cm tief; passend für die Norm-Saugdose (1100-1)
Der Vergrößerungsrahmen wird zwischen der Norm-Saugdose und Montageplatte eingesetzt (Abb. 1)
Wird verwendet, wenn:
- der Überstand einer leicht aus der Wand hervorstehenden Montageplatte ausgeglichen werden muss.
Abb. 2 (A) – dient somit als Distanzrahmen
Der Ausgleich beträgt 0,5 cm (Rahmentiefe). - und/oder offene Bereiche rund um die Saugdose abgedeckt werden sollen.
Abb. 2 (B) – dient somit als Verbreiterungsrahmen
HINWEIS! Der abzudeckende Bereich muss kleiner als die Rahmenmaße von 10,5 × 15 cm sein.
Ergebnis siehe Abb. 3:
Vergrößerungsrahmen eingesetzt – entsprechend den Beispielen in Abb. 2 (A) und 2 (B)
